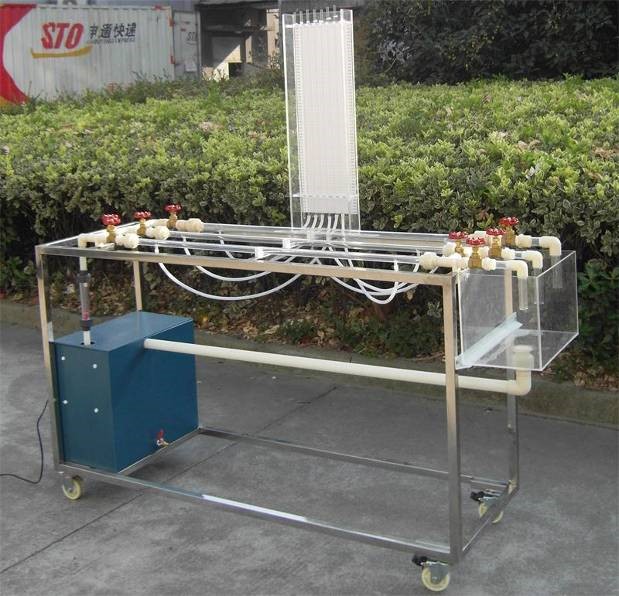

SB-408管路串并聯綜合實驗臺
一、實驗?zāi)康模?/span>
1、適合于工程流體力學（水力學）教學實驗。
2、可用于測定管路阻抗，驗證串、并聯管路的流量分配規律。
二、技術參數：
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz�？蛇B續操作。
2、靜音水泵，流量：20L/min，揚程：15m，功率：200W。
3、實驗管道：ф14 mm、ф20 mm、ф25 mm，各1根，長：1000 mm，有機玻璃制作。
4、蓄水箱：容積100L，材質PVC板。
5、計量槽：透明有機玻璃制作，容積10L，帶計量刻度。
6、所有閥門均為銅閘閥，可用來進行串聯和并聯的轉換以及流量的調節。
7、測壓計由8根直徑φ8mm的有機玻璃管固定在測壓架上，測壓架上粘有標尺方便讀數，壓差計內的指示液為水，無毒、操作安全。
8、實驗所用的流體-水為全循環使用設計，充分節約水資源。
9、框架及臺面均為不銹鋼材質，結構緊湊，外形美觀，操作方便。
10、外形尺寸：1800×500×2000mm（長×寬×高），框架為可移動式設計，帶腳輪及禁錮腳。
|
