SBXNY-DGDZ新能源電工電子實驗裝置
一、概 述
滿足1+X考證考核初中高級的作業項目任務需要。"新能源汽車電力電子技術基礎實訓模塊"是針對大中專院校開設的《電力電子技術》、《半導體變流技術》等課程實驗實訓大綱的要求，結合勞保出版社出版的《職業技能鑒定培訓教材維修電工（高級）》相關內容，而研制的技能實訓裝置。同時可作為初級、中級維修電工、高級電工、技師及高級技師的技能實訓裝置, 也可作為新能源汽車電子電力基礎培訓設備。

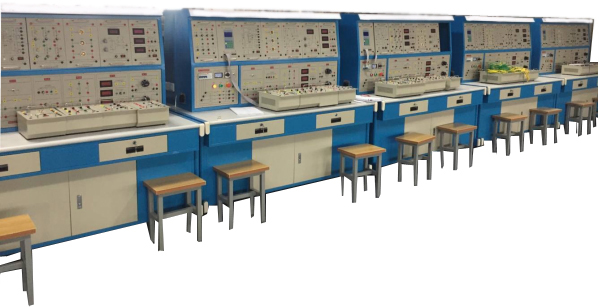

設備外型參考圖片
二、技術特點
1、安全性可靠：本裝置通過隔離變壓器供電，而且具有接地保護、漏電保護功能，安全性符合相關的國家標準，確保人身安全；根據不同實驗項目的特點，配備了兩種不同的實驗連接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。
2、擴展性強：能滿足各類學校相應課程的實驗教學，實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置采用掛件式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可，永不淘汰。
3、直觀性強：實驗掛件采用分隔結構形式，正面為實驗原理圖和測試點，增強了學生對實驗內容的感性認識與理性認識；面板布置合理，接插線方便，學生可獨立操作實驗，有利于提高學生實際動手能力。
4、先進性強：實驗涉及了常用的四大類變流技術實驗，且多為廣泛應用的實用電路，但為教學方便，又不失其簡潔性；本裝置又從新器件高度來考慮，加入了新器件的特性實驗、新器件的驅動以及典型的新器件應用的現代電力電子技術實驗，讓學生對新器件有足夠的認識和了解，緊跟時代步伐。
三、技術性能
1.輸入電壓：三相四線～380V±10% 50Hz
2.工作環境：環境溫度為-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜1.5kVA
4.裝置尺寸：1650mm×700mm×1580mm （5%左右）
四、實訓裝置基本裝備
實訓裝置由控制屏、實訓桌以及各個實訓組件構成
（一）控制屏：采用框架式結構，結構緊湊、牢固、美觀大方，控制屏上層可掛實訓組件。
（二）實訓組件：
1.PE-01交流電源組件
提供三相可調交流電源（范圍單相：0～250V；三相0-450V），自帶有過流保護和漏電保護功能，設有隔離變壓器輸出，實訓安全。
（1）三相電源首先通過三相漏電保護器，然后經接觸器到隔離變壓器，使輸出與電網隔離(浮地設計)。
（2）電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
2.PE-02功率二極管組件
提供大功率整流二極管七個（熔絲保護電路），鈕子開關一個，作為整流和續流使用。
3.PE-03晶閘管組件
提供6只單向晶閘管，用于可控整流實訓，設有RC阻容吸收及熔絲保護電路。
4.PE-04雙向晶閘管組件
提供3只雙向晶閘管,用于交流調壓電路實訓
5.PE-05 GTR、MOSFET、IGBT組件
提供GTR(大功率晶體管)、MOSFET(功率場效應晶體管)、IGBT(絕緣雙極性晶體管)三種功率器件
6.PE-06三相芯式變壓器組件
提供63.5V、0.8A/127V、0.4A芯式變壓器一只
7.PE-07 三同步變壓器組件
設有由三同步變壓器及一只三刀三擲開關組成。
8.PE-07D燈組負載組件
由三只250V/4A燈座組成，實訓時作為電阻性負載使用
9.PE-08電抗器、變壓器組件
提供平波電抗器一組，可供100mH、200mH、700mH選擇，雙路220V變壓器一只
10.PE-9給定及電壓指示組件
提供連續可調的+15V和-15V給定電壓，帶輸出指示。
11.PE-10交流電參數表組件
提供直有效值交流數字電壓表一只，測量范圍0～500V，精度0.5級，三位半數顯，輸入阻抗10MΩ。
提供真有效值交流數字電流表兩只，測量范圍0～5A，精度0.5級，三位半數顯。
12.PE-11直流電參表組件
提供直流數字電壓表一只，測量范圍0～300V，精度0.5級，三位半數顯，輸入阻抗10MΩ
提供直流數字電流表兩只，測量范圍0～5A，精度0.5級，三位半數顯。
13.PE-12單相晶閘管觸發電路（BT35單結晶體管）
提供單結晶體管來產生觸發觸發信號，用于控制單相晶閘管組成的整流電路；
14.PE-12 B TCA785集成觸發電路
提供西門子TCA785，與KC04（KC09）等相比它對零點的識別更加可靠，輸出脈沖的齊整度好，移相范圍更寬，同時它輸出的脈沖可以人為自由調節，可用做單相整流或調壓電路實訓。
15.PE-13 TC787觸發電路組件
采用TC787芯片構成三相全控觸發電路、具有輸出穩定、可靠、輸入阻抗高、抗干擾性能好等優點，而且裝調簡便、使用可靠，只需一只這樣的集成電路，就可完成三相移相功能
16.PE-14可調電阻組件
提供90Ω×2/1.3A可調電阻一只， 900Ω×2/0.41A可調電阻一只，作為純阻性負載使用
17.電子元件基礎認知學習套件（采用190mm×145mm的開模有機透明塑料底盒完成，面板采用PCB電路板工藝，具體參數如下）
（一）常用二極管學習模塊
底盒使用190mm×145mm的開模有機透明塑料底盒，模塊面板采用印制電路板PCB工藝，可以直觀看到器件的實物及相關的原理介紹。對于典型應用及易損器件安裝在面板背面，透過透明底盒能夠看到器件實物，方便感性認識、檢測測試，同時也能防止器件的損傷。
展示普通二極管、整流二極管、開關二極管、穩壓二極管、發光二極管、光電二極管、變容二極管的標示方式，列舉了普通二極管和發光二極管的極性判別方法。展示了整流二極管、開關二極管、穩壓二極管、發光二極管、檢波二極管、紅外發射接收二極管、光敏二極管、貼片二極管、變容二極管，雙向觸發二極管的實物及檢測接口。
提供二極管、電容、電阻的綜合應用電路：單相橋式整流濾波電路-DC5V電源的產生電路，帶有熔絲保護及發光二極管指示，通入單相AC220市電即可工作（模塊設有單相電源變壓器），同時該DC5V電源可為其他模塊檢測供電之用。
（二）常用電阻學習模塊
底盒使用190mm×145mm的開模有機透明塑料底盒，模塊面板采用印制電路板PCB工藝，可以直觀看到器件的實物及相關的原理介紹。對于易損器件安裝在面板背面，透過透明底盒能夠看到器件實物，方便感性認識、檢測測試，同時也能防止器件的損傷。
分為三個區域，分別為圖例標示區、識讀要點區及認知檢測區。
圖例標示區：展示固定電阻、可調電阻、熱敏電阻的符號及電阻的標示方法（直標法、文字符號法，數標法，色環法）。
識讀要點區：展示色環符號的規定及各色環符號的代表意義，提供四環電阻、五環電阻、貼片電阻的示例詳解。提供了常用的排阻符號及實物展示，便于感性認識。
列出了常用電阻的單位符號及進階關系。
認知檢測區：提供碳膜電阻，包括1/4W、1/2W、1W三類小功率共6個實際電阻，全部為E24系列阻值；金屬膜電阻1/4W、1/2W、1W三類小功率共6個E96系列阻值實際電阻；貼片電阻類，包括1206、1812、2512三類封裝形式共6個實際電阻。所有電阻兩端提供可供檢測的臺階插座（內孔2MM）。
（三）常用電容學習模塊
底盒使用190mm×145mm的開模有機透明塑料底盒，模塊面板采用印制電路板PCB工藝，可以直觀看到器件的實物及相關的原理介紹。對于易損器件安裝在面板背面，透過透明底盒能夠看到器件實物，方便感性認識、檢測測試，同時也能防止器件的損傷。
分為三個區域，分別為圖例標示區、識讀要點區及認知檢測區。
圖例標示區：展示普通電容器（無極性）、電解電容器、可調電容器、雙聯可調電容器的符號。
識讀要點區：展示E12、E24系列的標稱值電容。提供色環電容、CBB電容、極性電容的標示及容值識別詳解。
列出了常用電容的分類及各類國產電容及代號。
認知檢測區：提供色環電容、普通瓷片電容、高壓瓷片電容、滌綸電容、CBB電容、云母電容、直插式鉭電容、獨石電容、電解電容、微調電容、CBB61電機啟動電容、CBB20軸向無感聚酯膜電容、安規電容等若干典型通用電容；同時還按照封裝提供0603及0805貼片電容、貼片鋁電解電容、貼片鉭電容等若干貼片電容。
（四）常用晶體管（三極管）學習模塊
底盒使用190mm×145mm的開模有機透明塑料底盒，模塊面板采用印制電路板PCB工藝，可以直觀看到器件的實物及相關的原理介紹。對于典型應用及易損器件安裝在面板背面，透過透明底盒能夠看到器件實物，方便感性認識、檢測測試，同時也能防止器件的損傷。
對常用晶體管的分類及管腳判斷進行了介紹，展示半導體三極管、達林頓復合管、場效應管MOSFET、絕緣柵雙極晶體管IGBT，單向晶閘管SCR，雙向晶閘管TRIAC的圖示，列舉了常用9013、3DJ6F的識讀方法；展示了小功率三極管、塑封大功率三極管、達林頓復合管、場效應管MOSFET、絕緣柵雙極晶體管IGBT，單向晶閘管SCR，雙向晶閘管TRIAC等實物，提供檢測接口。
展示了常用貼片類三極管如9012,9013,S8050,S8550的實物。
（五）常用數碼管顯示學習模塊
底盒使用190mm×145mm的開模有機透明塑料底盒，模塊面板采用印制電路板PCB工藝，可以直觀看到器件的實物及相關的原理介紹。方便感性認識、檢測測試，同時也能防止器件的損傷。
展示共陰及共陽數碼管的結構示意圖及常用數字的數碼顯示方法，展示了單位數碼管、雙位數碼管、四位數碼管的實物并提供了可供檢測的臺階插座（內孔2MM）。
（六）常用集成IC學習模塊
底盒使用190mm×145mm的開模有機透明塑料底盒，模塊面板采用印制電路板PCB工藝，可以直觀看到器件的實物及相關的原理介紹。對于典型應用及易損器件安裝在面板背面，透過透明底盒能夠看到器件實物，方便感性認識、檢測測試，同時也能防止器件的損傷。
展示常用集成IC封裝形式，如圓形金屬外殼封裝、單列直插式（SIP）、雙列直插式（DIP）、表面貼裝（SOP）、引線載體（PLCC）、四方扁平（QFP）等等。展示常用芯片引腳順序標示圖。提供了如雙列直插芯片、單列直插芯片、貼片芯片、厚膜電路EXB841、音樂芯片等特殊引腳芯片的實例。
七、新能源電工電子實驗設備配置清單
|
