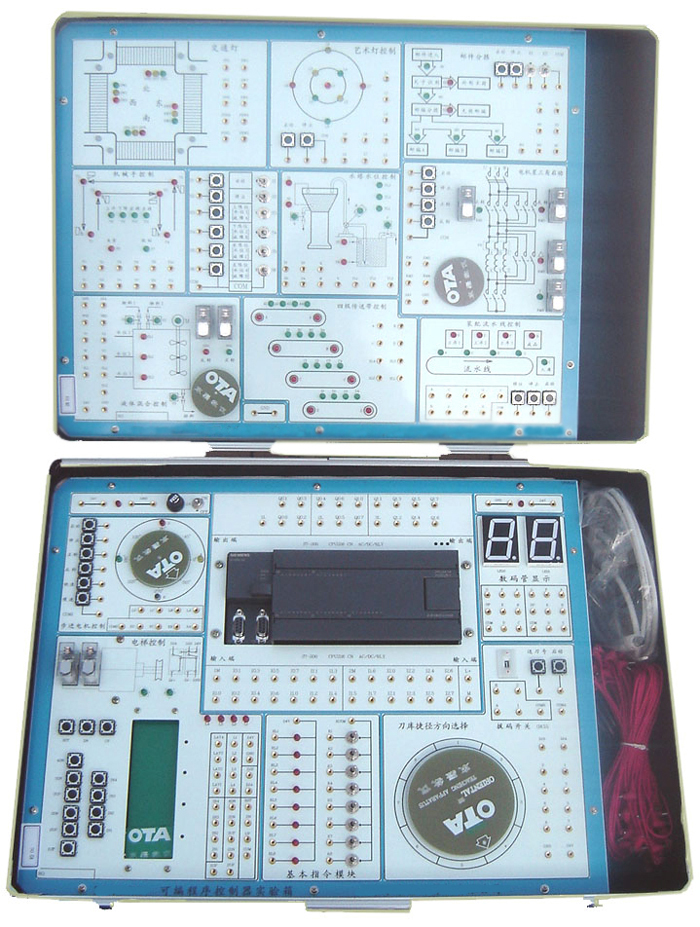

SB-PLCX1-ST60可編程控制器實驗箱
PLC實驗室設備是先進制造工程院校的專業PLC教學實驗設備，為職業院校自動化專業本科學生的可編程控制器、電氣控制技術及相關課程提供實驗場所，并為相關的課程設計和畢業設計項目創造條件，促進了學科的建設和發展。通過實驗可以使學生掌握可編程控制器的基本結構、工作原理、指令系統和編程方法；具備進行PLC控制系統設計、調試和維護的基本應用技能。
圖片僅供參考
一、產品特點
1、PLC主機采用西門子S7-200 Smart ST60，該主機提供：輸入36點、輸出24點，功能上完全滿足目前高等院校的PC教學要求，也可按照用戶要求，使用其他品牌的PLC主機，如三菱、歐姆龍、松下、富士等，而實驗?zāi)K不作改動。
2、采用模塊化設計，包括PLC主機模塊和14個實驗?zāi)K。PLC主機模塊把PLC的所有端口連接到實驗面板上，各實驗?zāi)K都有獨立的輸入、輸出、公共端，這樣實驗時只需連接所用到的端口。用戶可方便擴展自己的模塊，也為以后實驗系統的升級提供了保障。
3、較多地采用了實物產品，提高了實驗的真實程度，確保了實驗的實用性。
（1）采用步進電機、減速步進電機、直流電機和減速直流電機等四種電機，其中減速步進電機配有單片機控制的伺服電路，運轉平滑、精確，噪聲小；
（2）使用了十個繼電器，并在實驗板上畫有繼電器的正反轉接法示意圖，讓學生理解并掌握繼電器在正反轉控制電路中的使用方法；
（3）使用了十二個傳感器，可完成閉環控制實驗，如電梯、刀庫等實驗。
具體實現如下：
（a）電梯模塊采用實物減速直流電機和繼電器控制橋廂運行，4個傳感器對橋廂定位，從而實驗閉環控制。
（b）刀庫捷徑方向選擇模塊，采用由單片機控制的步進電機作為執行機構，8個傳感器對刀號進行定位，從而實驗閉環控制。
（c）步進電機模塊使用實物四相八拍的步進電機。
（d）電機星三角啟動模塊使用實物直流電動機和繼電器，指示電機的正反轉。
（e）液體混合控制采用實物直流電動機和繼電器模擬攪拌機的運行，指示正反轉。
4、實驗項目由基本指令實驗，常用功能指令實驗、綜合實驗三部分組成。在實驗項目設計開發中根據用戶的要求和建議，使實驗由簡到難，從而達到一個循序漸進的學習過程。實驗項目也充分貼近實際應用和教學大綱的要求。
5、實驗項目豐富，擴展靈活，使用可靠，在教學活動或項目開發中易于使用和維護，是目前國內市場上一款性?xún)r(jià)比極高的PLC教學實驗設備。
6、觸摸屏模塊： 提供WEINVIEW TK6071IP觸摸屏，7英寸，分辨率800*480.
二、技術性能
1、輸入電源：AC: 220V 50HZ
2、工作環境溫度：-10-55℃ 相對濕度<85%(25℃)
3、主機（推薦配置）：西門子S7-200 Smart ST60（DC電源）：輸入36點、輸出 24點。
4、輸出24V、2A。過流、過載、過壓保護
三、實驗內容
（一） 可完成六類PLC指令實驗：
第一類 基本指令實驗
第二類 定時器及計數器指令實驗
第三類 移位寄存器指令實驗
第四類 置位/復位及脈沖指令實驗
第五類 跳轉指令實驗
第六類 常用功能指令實驗
（二） 可完成十三個PLC模塊控制實驗項目：
1、交通信號燈的自動控制
2、機械手的自動控制
3、加工中心刀庫捷徑方向選擇控制 (支持自動識別當前位,自動糾正定位誤差，采用由單片機控制的步進電機作為執行機構，8個傳感器對刀號進行定位，從而實驗閉環控制)
4、驅動步進電機的控制 （使用實物四相八拍的步進電機）
5、舞臺藝術燈飾的控制
6、四層電梯的控制（采用實物減速直流電機和繼電器控制橋廂運行，4個傳感器對橋廂定位，從而實驗閉環控制）
7、LED數碼管顯示控制實驗
8、交流電機Y/Δ形起動的控制（使用實物直流電動機和繼電器，指示電機的正反轉）
9、液體混合裝置的自動控制面 （采用實物直流電動機和繼電器模擬攪拌機的運行，指示正反轉）
10、水塔水位俱自動控制
11、郵件分揀系統的模擬運行
12、裝配流水線控制
13、電鍍生產線自動控制
(三)觸摸屏實驗
1、WINCC fl exible 組態軟件安裝使用
2、基本指令編程練習實驗
3、組態演示實驗
4、組態變量定義與管理實驗
5、組態的動畫連接實驗
6、用戶腳本程序?qū)嶒?yàn)
7、報警顯示與報警數據報表輸出實驗
8、基于觸摸屏的控制方式實驗
（四）實驗箱配有實驗指導書，連接線等附件，免費提供軟件及實驗程序。
五、實驗箱配合指導書可撐握下列指令的應用，清單如下：
（一）基本指令
（1）取指令
（2）取反指令
（3）與指令
（4）與非指令
（5）或指令
（6）或非指令
（7）輸出指令
（8）求反輸出指令
（9）電路塊與指令
（10）電路塊或指令
（11）定時器指令
（12）計數器指令
（二）功能指令：
（ 1）空操作指令
（2）結束指令
（3）互鎖指令
（4）互鎖清除指令
（5）跳轉指令
（6）跳轉結束指令
（7）鎖存指令
（8）前沿微分指令
（9）后沿微分指令
（10）逐位移位指令
（11）通道移位指令
（12）高速定時器指令
（13）可逆計數器指令
（14）通道數據比較指令
（15）數據傳送指令
（16）數據求反傳送指令
（17）置位進位位指令
（18）復位進位位指令
（19）加法指令
（20） 減法指令
（21）乘法指令
（22）除法指令
（23）十進制數轉換為二進制數指令
（24）二進制數轉換為十進制數指令
（25）譯碼指令
（26）編碼指令等。
（三）幾個基本電路的編程：
（1） 常用啟動/停止電路；
（2） 延時接通/斷開電路；
（3）計數器的應用；
（3） 閃爍電路；
（4） 移位寄存器的應用
五、 實驗室每人每套配置方案
1、微機自配1臺。
2、萬用表自配1只。
3、實驗桌自配1/2張。
4、實驗椅自配1 張。
SB-PLCX可編程控制器實驗箱
一、產品特點
1、PLC主機采用三菱FX3U-48MT/ES-A可編程控制器，功能上完全滿足目前高等院校的PC教學要求。也可按照用戶要求，使用其他品牌的PC主機，如西門子、歐姆龍、松下、富士等，而實驗?zāi)K不作改動。
2、采用模塊化設計，包括PLC主機模塊和14個實驗?zāi)K。各模塊間相互獨立。在主機模塊中，所有輸入輸出端口都通過導線連接到實驗板上的鍍金孔上，各實驗?zāi)K都有獨立的輸入、輸出、公共端，這樣在實驗時只需連接所用到的端口。用戶可方便擴展自己的模塊，也為以后實驗系統的升級提供了保障。也可根據用戶要求，更改不同的實驗?zāi)K。
3、較多地采用了實物產品，提高了實驗的真實程度，確保了實驗的實用性。
（1）采用步進電機、減速步進電機、直流電機和減速直流電機等四種電機，其中減速步進電機配有單片機控制的伺服電路，運轉平滑、精確，噪聲��；
（2）使用了十個繼電器，并在實驗板上畫有繼電器的正反轉接法示意圖，讓學生理解并掌握繼電器在正反轉控制電路中的使用方法；
（3）使用了十二個傳感器，可完成閉環控制實驗，如電梯、刀庫等實驗。
4、實驗項目由基本指令實驗，常用功能指令實驗、綜合實驗三部分組成。在實驗項目設計開發中根據用戶的要求和建議，使實驗由簡到難，從而達到一個循序漸進的學習過程。實驗項目也充分貼近實際應用和教學大綱的要求。
5、在實驗箱的設計中留出了所有的輸入、輸出、公共端子，用戶可方便擴展自己的模塊，以及以后實驗系統的升級。
6、配備MCGS工控組態軟件，可直觀地進行PLC的基本指令練習、多個PLC實際應用的模擬實驗及實物實驗，所有實驗均有組態棒圖進行動態跟蹤，實驗對象形象逼真，接近工業現場的實際應用，通過本裝置的訓練，使學生很快就能適應現場的實際操作。
7、實驗項目豐富，擴展靈活，使用可靠，在教學活動或項目開發中易于使用和維護，是目前國內市場上一款性?xún)r(jià)比極高的PLC教學實驗設備。
二、技術性能
1、輸入電源：AC: 220V 50HZ ，有漏電保護開關
2、工作環境溫度：-10-55℃ 相對濕度<85%(25℃)
3、主機（推薦配置）：
三菱FX3U-48MT/ES-A輸入24點、輸出 24點; 繼電器輸出。
擴展FX0N-3A模擬量模塊
4、輸出24V、2A。過流、過載、過壓保護
三、實驗內容
可完成六類指令實驗:
第一類 基本指令實驗
第二類 定時器及計數器指令實驗
第三類 移位寄存器指令實驗
第四類 置位/復位及脈沖指令實驗
第五類 跳轉指令實驗
第六類 常用功能指令實驗
可完成十三個模塊控制實驗項目：
1.交通信號燈的自動控制
2.機械手的自動控制
3.加工中心刀庫捷徑方向選擇控制 [轉盤的轉動由步進電機控制（步進電機由單片機控制），轉盤位置由霍爾開關來檢測支持自動識別當前位,自動糾正定位誤差]
4.驅動步進電機的控制
5.舞臺藝術燈飾的控制
6.四層電梯的控制（有實物電機控制，可以動態觀察電梯的運行過程）
7.LED數碼管顯示控制實驗
8.交流電機Y/Δ形起動的控制（電機通過小直流電機模擬轉動）。
9.液體混合裝置的自動控制（攪拌機通過小直流電機模擬轉動）。
10.水塔水位俱自動控制
11.四級傳送帶的模擬運行
12.郵件分揀系統的模擬運行
13．裝配流水線控制
可編程實驗箱配合指導書可撐握下列指令的應用,清單如下：
基本指令
1.取指令
2.取反指令
3.與指令
4.與非指令
5.或指令
6.或非指令
7.輸出指令
8.求反輸出指令
9.電路塊與指令
10.電路塊或指令
11.定時器指令
12.計數器指令
功能指令:
1. 空操作指令
2. 結束指令
3. 互鎖指令
4. 互鎖清除指令
5. 跳轉指
6.跳轉結束指令
7. 鎖存指令
8. 前沿微分指令
9. 后沿微分指令
10. 逐位移位指令
11. 通道移位指令
12. 高速定時器指令
13. 可逆計數器指令
14. 通道數據比較指令
15. 數據傳送指令
16. 數據求反傳送指令
17.置位進位位指令
18. 復位進位位指令
19. 加法指令
20. 減法指令
21. 乘法指令
22. 除法指令
23. 十進制數轉換為二進制數指令
24. 二進制數轉換為十進制數指令
25. 譯碼指令
26. 編碼指令等。
幾個基本電路的編程：
常用啟動/停止電路
延時接通/斷開電路（計數器的應用）
閃爍電路
移位寄存器的應用
實驗箱配有實驗指導書,連接線,下載電纜等附件,免費提供軟件及實驗程序。
四、產品配置指南
|
序號 |
名 稱 |
型號 |
類型 |
備注 |
|
1 |
PLC實驗箱（三菱FX3U-48MT |
SB-PLCX |
必配 |
|
|
2 |
三菱PLC編程電纜 |
SC-09 |
必配 |
|
|
3 |
導線 |
KT2ABD53 |
必配 |
若干 |
|
4 |
三菱RS485通信模塊 |
FX2N-485-BD |
選配 |
485工控組網用 |
|
5 |
232/485接口轉換器 |
|
選配 |
485工控組網用，教師機用，每批次一個 |
|
6 |
4芯電話線 |
|
選配 |
4852控組網現場布線用，每臺10米 |
|
儀器配置： 1、 PC機 注：上述儀器可自行選購或由我公司代購。 |
||||
