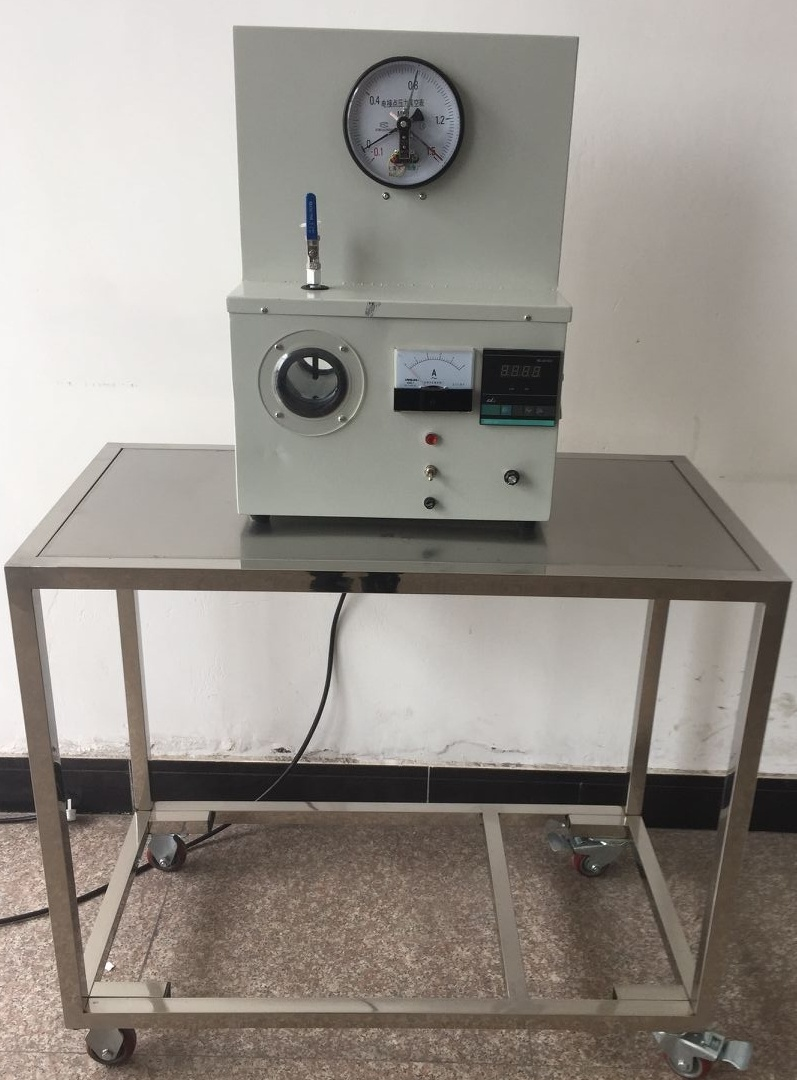

SB-PT飽和蒸汽P-T關系實驗儀
一、主要用途：
1、可測試一系列對應于飽和水液面壓力下的飽和蒸汽溫度，繪制出關系曲線。
2、可直觀地觀察到相應壓力下和溫度下的沸騰現象。
二、主要技術參數：
1、溫度0～250℃；
2、單相交流調壓模塊：額定電流16A，控制信號4～20mA；
3、數顯溫度表：測量范圍-50℃～+150℃；
4、電位器：10k±5%；
5、加熱管：220V，1000W；
6、安全泄壓閥：0-0.8MPa；
7、管內芯采用3mm厚紫銅管，沖壓完成翻邊保護，對接頭紫銅螺絲等厚度全部達到3.0mm，確保實驗的安全系數。
8、高低壓控制壓力表、最大壓力1MPa。
9、配有專用工具，可在閥門處直接加水。
10、實驗臺：材質不銹鋼、尺寸800×500×800mm
三、配置清單：
|
序號 |
名稱 |
型號、規格 |
數量 |
|
1 |
高壓電蒸汽發生器 |
最大壓力：1MPa |
1只 |
|
2 |
高低壓控制壓力表 |
量程0～1.5MPa |
1只 |
|
3 |
溫度傳感器 |
K型熱電偶，可數顯 |
1套 |
|
4 |
玻璃視窗 |
鋼化玻璃視窗 |
2只 |
|
5 |
電流表 |
量程：0～5A |
1只 |
|
6 |
溫度控制儀 |
測量誤差：±0.5%F·S±1B， |
1套 |
|
7 |
電位器 |
WZH－118 |
1套 |
|
8 |
排氣閥 |
316不銹鋼排氣閥 |
1套 |
|
9 |
實驗臺 |
不銹鋼 |
1套 |
